Michigan Technology

기술소개

용존오존부상공법
Michigan Dissolved Ozone Flotation(M-DOF)

기술개요

오존 산화(Ozone Oxidation)와 용존공기부상(M-DAF)이 결합된 단일공정기술

강력한 오존 산화에 의한 유기물 (TOC, COD, BOD) 분해와 살균, 색도, 냄새제거

마이크로 오존 버블에 의한 부상공법으로 부유물질, 총인, 조류제거

mdof

M-DOF System

mdof

Excellent Separation

Suspended solids, Turbidity
Oils, Sufactants
Total phosphorous Algae, etc.

Strong Oxidation

Disinfection of Virus, Bacteria
Removal of Color, Odor, Taste
Removal of BOD, COD, TDC, Hazardous Materials

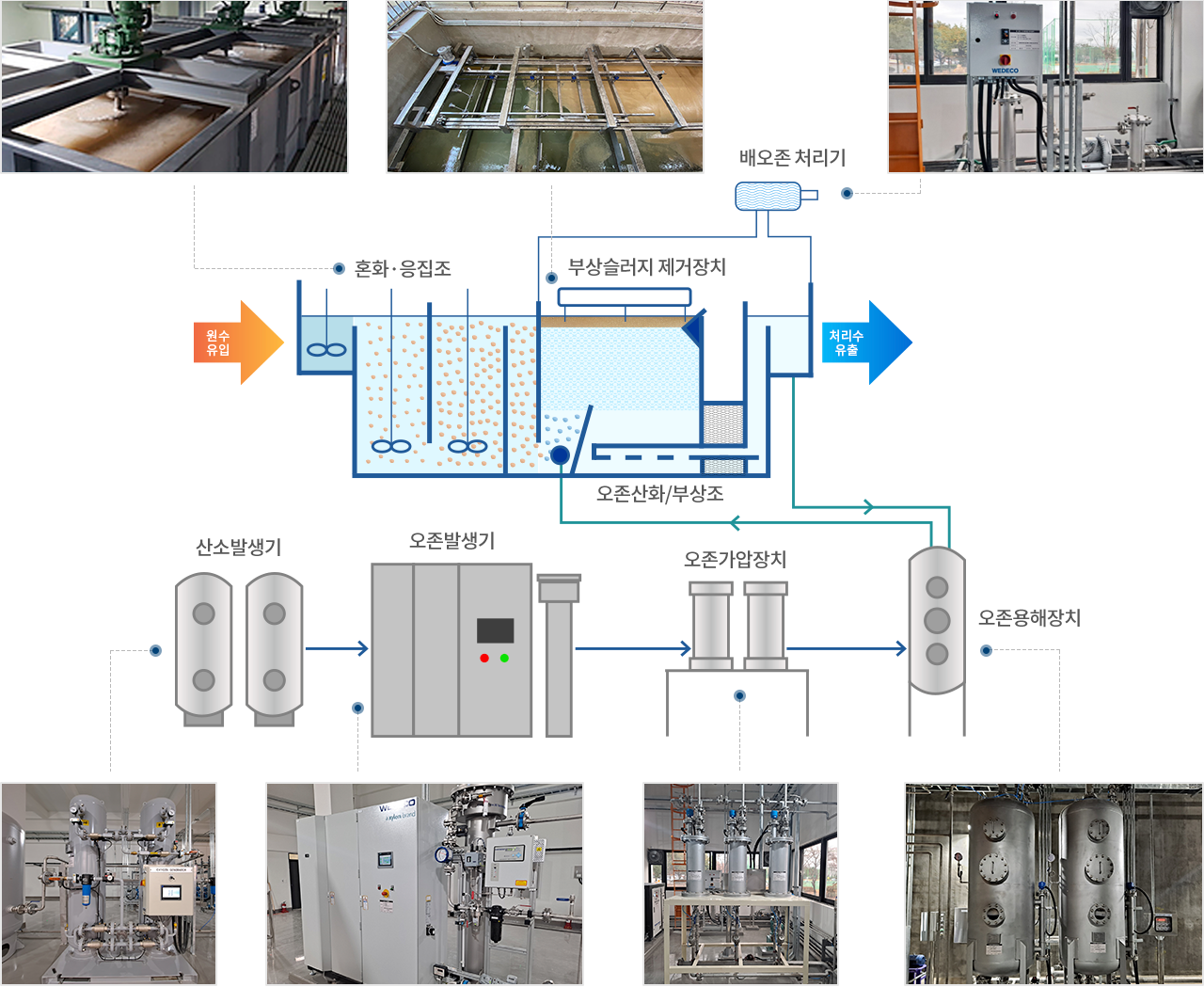

M-DOF 모식도

mdof

공정도

mdof

핵심 기술

  • mdof
    산화력 강한 가스의 가압기술

    강력한 산화력을 가진 오존을 가압할 수 있는 특허 기술을 보유하여 오존을 3~5기압으로 가압 가능하며, 해당 기술을 가압 부상 공법에 적용하여 한층 더 진보한 기술을 구현하였습니다.

  • mdof
    마이크로기포 발생장치

    40㎛ 이하의 보다 작은 마이크로 기포를 발생시킬 수 있는 기포발생장치를 개발하여, 같은 체적의 기체로 높은 농도의 기포를 생성할 수 있으며, 밀도 높은 기포층을 유지하여 입자상 플럭의 재침강을 방지할 수 있습니다.

  • mdof
    밀도 높은 마이크로 기포층

    미세기포층과 배플을 이용한 조 내 유동해석을 고려하여 최적화된 부상조 설계를 통해 짧은 체류시간으로 설비 면적을 최소화하였습니다.

핵심 기술의 특장점

mdof

부상과 오존산화를 하나의 공정으로 구현하여 시스템을 단순화함.

단일공정의 구현으로 제어포인트를 최대한 줄임으로써 설비 운영이 용이함

다년간의 풍부한 시공경험으로 문제 발생시 신속한 대처가 가능함

mdof
mdof
mdof
mdof

마이크로 오존 버블 이용으로 접촉효율을 극대화했으며, 처리 효율이 우수함

독보적인 오존 가압기술로 처리시간 및 시설면적 최소화

색도,COD,난분해성물질,세균,악취,유독성물질 등이 제거 가능함

mdof

98%이상의 오존 소비효율로 오존설비비용을 최소화함

별도의 오존접촉조가 필요하지 않으므로 소요 부지면적이 작음

단일화 공정으로 오존설비의 규모가 축소됨에 따라 전력비 절감에 효과적

적용 분야

  • 1하수처리수 재이용 설비 최적 : TOC, BOD, COD, 살균, SS, 탁도, 냄새, 색도를 DOF의 단일공정으로 효율적 처리
  • 2하・폐수처리장 방류수 고도처리 공정 : 총인, TOC 규제 만족, 살균, SS 등
  • 3염색/염료폐수 색도, COD처리 공정 및 산업/가축분뇨폐수, 침출수 등의 생물학적 처리공정의 전/후처리
  • 4맛, 냄새 유발 물질 제거 공정
  • 5난분해성 유기물질 처리 공정 : 특정 유해화학물질, 페놀, 불소 등의 처리
  • 6용수 재이용 공정 (중수도)
  • 7정수장의 소독 및 고도처리 공정의 대체
  • 8마을하수도 및 간이 오수처리시설
